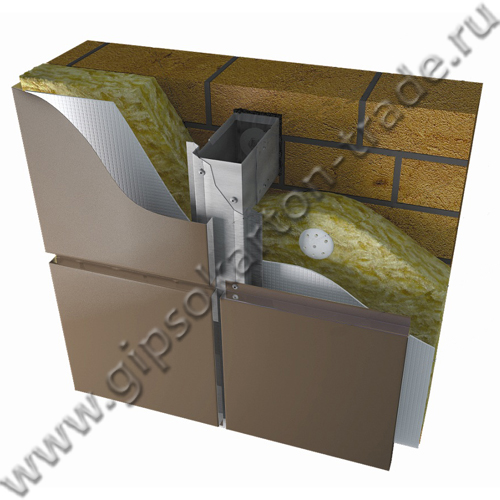

С использованием в облицовка здания металлокассетами из оцинкованной стали
|
Вентилируемый фасад позволяет быстро и эффективно преобразить любое здание, придав ему отличный внешний вид. Он также служит отличным решением для теплоизоляции и обеспечения правильной влагозащиты стен здания. Вентилируемый фасад приспособлен для любых климатических и погодных условий. Устаревшая альтернатива вентилируемым фасадам - наружное оштукатуривание - не только дорого, но и не обладает всеми необходимыми качествами. Уже через несколько лет - или же после крепких морозов - стена может пойти трещинами. С вентилируемыми фасадами такого не произойдёт никогда.
|
 |
| Неокрашенная система из оцинкованной стали. | ||||||
| Ориентировочный расчёт стоимости конструкции из оцинкованной стали для керамогранита 600Х600, шаг крепления кронштейнов по вертикали 865мм (направляющая 3000мм крепится на 4 кронштейна) и 1300 мм (направляющая 3000мм крепится на 3 кронштейна) | ||||||
| № | Наименование | Толщина
материала, мм |
Ед. изм. | Расход на кв.м, шт | Цена за шт., руб. | Стоимость на 1 кв.м, руб.* |
| 1300мм | ||||||
| 1 | Направляющая СЦ, L=3000мм | 1,2 | шт. | 0,627 | 319,7 | 200,45 |
| 2 | Кронштейн СЦ L=60мм/1,2 В ** | 1,2** | шт. | 1,88 | 17,31 | 32,54 |
| 3 | Ответная часть СЦ L=50мм/1,2 ** | 1,2** | шт. | 1,88 | 11,63 | 21,86 |
| 4 | Шайба сферическая СЦ | 1,2 | шт. | 1,88 | 5 | 9,4 |
| 5 | Термоизолирующая прокладка | 2 | шт. | 1,88 | 3,5 | 6,58 |
| ИТОГО система из оцинкованной стали* | 270,83 | |||||
| 1 | Заклёпка оц. для крепления кронштейнов и направляющей | шт. | 11,28 | 1,2 | 13,54 | |
| 2 | Заклёпка оц. для крепления кассет*** | шт. | 2,7 | 1,2 | 3,24 | |
| 3 | Дюбель МВRK-STB (L=100мм)** для стен из бетона и полнотелого кирпича | шт. | 1,88 | 17,17 | 32,28 | |
| ИТОГО оцинкованная система с крепежом* | 319,89 | |||||
| Окрашенная система из оцинкованной стали. | ||||||
| Ориентировочный расчёт стоимости окрашенной конструкции из оцинкованной стали с кассетами А=550мм, В=1200мм, шаг крепления кронштейнов по горизонтали 550мм, вертикали 1300мм. Направляющая 3000мм крепится на 3 кронштейна. | ||||||
| № | Наименование | Толщина
материала, мм |
Ед. изм. | Расход на кв.м, шт | Цена за шт., руб. | Стоимость на 1 кв.м, руб.* |
| 1300мм | ||||||
| 1 | Направляющая СЦ, L=3000мм окрашенная | 1,2 | шт. | 0,627 | 369,59 | 231,73 |
| 2 | Кронштейн СЦ L=60мм/1,2 В ** окрашенный | 1,2** | шт. | 1,88 | 23,45 | 44,09 |
| 3 | Ответная часть СЦ L=50мм/1,2 ** окрашенная | 1,2** | шт. | 1,88 | 15,78 | 29,67 |
| 4 | Шайба сферическая СЦ, окрашенная | 1,2 | шт. | 1,88 | 8 | 15,04 |
| 5 | Термоизолирующая прокладка | 2 | шт. | 1,88 | 3,5 | 6,58 |
| ИТОГО система из окрашенной оцинкованной стали* | 327,11 | |||||
| 1 | Заклёпка оц. для крепления кронштейнов и направляющей | шт. | 11,28 | 1,2 | 13,54 | |
| 2 | Заклёпка оц. для крепления кассет*** | шт. | 2,7 | 1,2 | 3,24 | |
| 3 | Дюбель МВRK-STB (L=100мм)** для стен из бетона и полнотелого кирпича | шт. | 1,88 | 17,17 | 32,28 | |
| ИТОГО система из оцинкованной окрашенной стали с крепежом* | 401,33 | |||||
Удобство монтажа.
НВФ «РУСЭКСП» разработан совместно со строительным подразделением компании, поэтому удалось добиться удобства монтажа и универсальности НВФ.
Уникальность системы, заключается в следующем:
Телескопический кронштейн:
1. Конструкция кронштейна даёт возможность нивелировки от 0 до 110мм, одновременно позволяет вынести облицовку на 450мм от стены. Это позволяет:
- исключить подробную геодезическую съёмку (т.к. кронштейны покрывают больший диапазон кривизны);
- на сложных объектах обходиться одним типоразмером кронштейнов;
2. Высота кронштейна может варьироваться от 75 до 150мм в зависимости от прочностных расчётов.
3. Кронштейн предусматривает горизонтальное и вертикальное смещение относительно направляющей, т.е позволяет избежать установки кронштейна в арматуру или шов.
4. Конструкция кронштейна позволяет менять угол его установки относительно направляющей.
Подвижность кляммера относительно направляющей
не требуется строго выдерживать расстояние между осями направляющих, что значительно снижает требования к точности установки кронштейнов и, соответственно, уменьшает затраты при монтаже.
Уникальная форма направляющей
1. Конструкция профиля выполнена так, что кляммер находится в напряжении с профилем (эффект пружины).
2. Длина направляющей может быть от 0 до 6 метров, тем самым отпадает необходимость «покупать отходы».
Высокая надёжность системы.
Отсутствие сварных элементов конструкции. Это обеспечивает надёжность системы. Конструкции с применением сварки являются менее надёжными из-за наличия человеческого фактора.
Несущий кронштейн имеет П-образную форму, которая в отличие от Г-образной формы, позволяет эффективнее воспринимать нагрузки.
Направляющая имеет шесть рёбер жёсткости, что значительно увеличивает надёжность системы.
