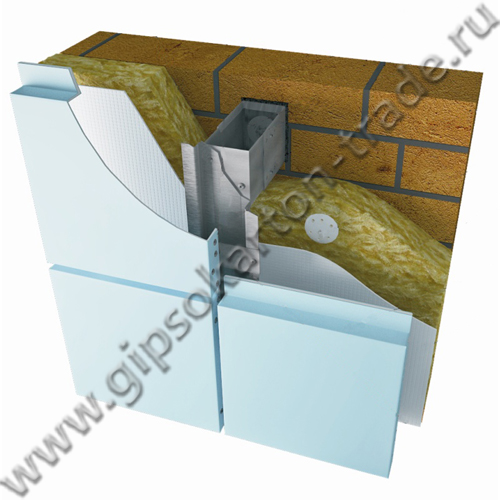

C использованием в качестве облицовки композитного материала (АКП)
|
Вентилируемый фасад позволяет быстро и эффективно преобразить любое здание, придав ему отличный внешний вид. Он также служит отличным решением для теплоизоляции и обеспечения правильной влагозащиты стен здания. Вентилируемый фасад приспособлен для любых климатических и погодных условий. Устаревшая альтернатива вентилируемым фасадам - наружное оштукатуривание - не только дорого, но и не обладает всеми необходимыми качествами. Уже через несколько лет - или же после крепких морозов - стена может пойти трещинами. С вентилируемыми фасадами такого не произойдёт никогда.
|
 |
Расчет стоимости системы РУСЭКСП для облицовки КОМПОЗИТНЫМИ ПАНЕЛЯМИ (глухая стена).
|
Система из оцинкованной окрашенной стали. | ||||||
| Ориентировочный расчёт стоимости комбинированной конструкции для АКП шириной А=1170мм и высотой В=1500мм , шаг крепления кронштейнов по горизонтали 1170мм, вертикали 1300мм. Направляющая 3000мм крепится на 3 кронштейна. | ||||||
| № | Наименование | Толщина
материала, мм |
Ед. изм. | Расход на кв.м, шт | Цена за шт., руб. | Стоимость на 1 кв.м, руб.* |
| 1300мм | ||||||
| 1 | Направляющая СЦ, L=3000мм окрашенная | 1,2 | шт. | 0,31 | 369,59 | 114,57 |
| 2 | Кронштейн СЦ L=60мм/1,2 В ** окрашенный | 1,2** | шт. | 0,93 | 23,45 | 21,81 |
| 3 | Ответная часть СЦ L=50мм/1,2 ** окрашенная | 1,2** | шт. | 0,93 | 15,78 | 14,68 |
| 4 | Шайба сферическая СЦ, окрашенная | 1,2 | шт. | 0,93 | 8 | 7,44 |
| 5 | Термоизолирующая прокладка | 2 | шт. | 0,93 | 3 | 2,79 |
| 6 | Икля СН | шт. | 3,11 | 10,5 | 32,66 | |
| 7 | Салазка СН | шт. | 1,71 | 24,12 | 41,25 | |
| ИТОГО система из окрашенной оцинкованной стали* | 193,95 | |||||
| 1 | Заклёпка нерж. Ø4 для крепления кронштейнов, направляющей и салазки*** | шт. | 9 | 3 | 27 | |
| 2 | Заклёпка Al Ø5 для сборки и крепления АКП*** | шт. | 13,995 | 3 | 41,99 | |
| 3 |
дюбель МВRK-STB (L=100мм)** для стен из бетона и полнотелого кирпича |
шт. | 0,93 | 17,17 | 15,97 | |
| ИТОГО система из оцинкованной окрашенной стали с крепежом* | 278,91 | |||||
|
Система из нержавеющей стали. |
||||||
| Ориентировочный расчёт стоимости нержавеющей конструкции для АКП шириной А=1170мм и высотой В=1500мм, шаг крепления кронштейнов по горизонтали 1170мм, вертикали 1300мм. Направляющая 3000мм крепится на 3 кронштейна. | ||||||
| № | Наименование | Толщина
материала, мм |
Ед. изм. | Расход на кв.м, шт | Цена за шт., руб. | Стоимость на 1 кв.м, руб.* |
| 1300мм | ||||||
| 1 | Направляющая СН, L=3000мм | 1,2 | шт. | 0,31 | 578,66 | 179,38 |
| 2 | Кронштейн СН L=60мм/1,2 В ** | 1,2** | шт. | 0,93 | 34,14 | 31,75 |
| 3 | Ответная часть СН L=50мм/1,2 ** | 1,2** | шт. | 0,93 | 23,49 | 21,85 |
| 4 | Шайба сферическая СН | 1,2 | шт. | 0,93 | 8,16 | 7,59 |
| 5 | Термоизолирующая прокладка | 2 | шт. | 0,93 | 3,5 | 3,26 |
| 6 | Икля СН | шт. | 3,11 | 10,5 | 32,66 | |
| 7 | Салазка СН | шт. | 1,71 | 24,12 | 41,25 | |
| ИТОГО система из нержавеющей стали* | 317,74 | |||||
| 1 | Заклёпка нерж. Ø4 для крепления кронштейнов, направляющей и салазки*** | шт. | 9 | 3 | 27 | |
| 2 | Заклёпка Al Ø5 для сборки и крепления АКП*** | шт. | 13,995 | 3 | 41,99 | |
| 3 |
Дюбель МВRK-STB (L=100мм)** для стен из бетона и полнотелого кирпича |
шт. | 0,93 | 17,17 | 15,97 | |
| ИТОГО система из нержавеющей стали с крепежом* | 402,7 | |||||
Удобство монтажа.
НВФ «РУСЭКСП» разработан совместно со строительным подразделением компании, поэтому удалось добиться удобства монтажа и универсальности НВФ.
Уникальность системы, заключается в следующем:
Телескопический кронштейн:
1. Конструкция кронштейна даёт возможность нивелировки от 0 до 110мм, одновременно позволяет вынести облицовку на 450мм от стены. Это позволяет:
- исключить подробную геодезическую съёмку (т.к. кронштейны покрывают больший диапазон кривизны);
- на сложных объектах обходиться одним типоразмером кронштейнов;
2. Высота кронштейна может варьироваться от 75 до 150мм в зависимости от прочностных расчётов.
3. Кронштейн предусматривает горизонтальное и вертикальное смещение относительно направляющей, т.е позволяет избежать установки кронштейна в арматуру или шов.
4. Конструкция кронштейна позволяет менять угол его установки относительно направляющей.
Подвижность кляммера относительно направляющей
не требуется строго выдерживать расстояние между осями направляющих, что значительно снижает требования к точности установки кронштейнов и, соответственно, уменьшает затраты при монтаже.
Уникальная форма направляющей
1. Конструкция профиля выполнена так, что кляммер находится в напряжении с профилем (эффект пружины).
2. Длина направляющей может быть от 0 до 6 метров, тем самым отпадает необходимость «покупать отходы».
Высокая надёжность системы.
Отсутствие сварных элементов конструкции. Это обеспечивает надёжность системы. Конструкции с применением сварки являются менее надёжными из-за наличия человеческого фактора.
Несущий кронштейн имеет П-образную форму, которая в отличие от Г-образной формы, позволяет эффективнее воспринимать нагрузки.
Направляющая имеет шесть рёбер жёсткости, что значительно увеличивает надёжность системы.
